Крановые колеса

это ключевые элементы ходовой части различного грузоподъемного оборудования, от которых напрямую зависят плавность передвижения крана по рельсовому пути и общий срок службы механизма. Признаки необходимости замены - при значительном износе поверхности катания более 15-20% первоначальной толщины или наличии сквозных трещин рекомендуется немедленная замена колеса. Также обратите внимание на состояние направляющих роликов и шпоночного паза, которые могут требовать ремонта или замены.

Оставить заявку

info@remcenter74.ru

•

+7 (495) 109-04-41

Виды крановых колёс

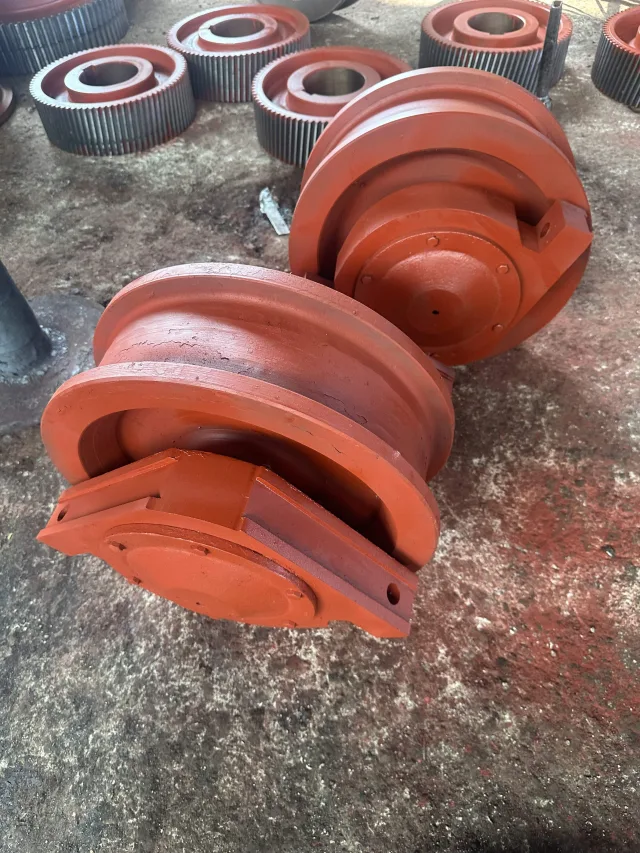

Колеса крановые в сборе

Колесо в сборе может быть установлено на неподвижной или вращающейся оси/валу.

Колеса крановые двухребордные К2Р

Тип К2Р с ограничительными ребордами по краям. Для мостовых кранов и кран-балок.

Колеса крановые одноребордные К1Р

Тип К1Р с одной ребордой. Для тележек, вагонеток и козловых кранов.

Крановые колеса двухребордные

Типоразмер	Диаметр поверхности катания, мм, (D)	Диаметр колеса, мм, (D1)	Ширина поверхности катания, мм, (B)	Ширина обода, мм, (B1)	Ширина ступицы, мм, (L)	Вес, (кг)	Цена
К2Р-200х60	200	230	60	90	80	15	12 000 ₽
К2Р-250х70	250	290	70	110	110	30	19 000 ₽
К2Р-320х70	320	360	70	110	120	45	29 000 ₽
К2Р-320х80	320	360	80	120	120	50	29 000 ₽
К2Р-400х80	400	450	80	130	120	80	42 000 ₽
К2Р-400х90	400	450	90	140	120	80	42 000 ₽
К2Р-400х100	400	450	100	150	130	90	42 000 ₽
К2Р-500х90	500	550	90	150	135	145	60 000 ₽
К2Р-500х100	500	550	100	150	150	145	60 000 ₽
К2Р-630х90	630	680	90	140	150	220	108 000 ₽
К2Р-630х100	630	680	100	150	150	250	108 000 ₽
К2Р-710х100	710	770	100	150	150-160	300	112 000 ₽
К2Р-710х130	710	770	130	180	160-190	380	121 000 ₽
К2Р-710х150	710	770	150	200	200	410	162 000 ₽
К2Р-800х110	800	880	110	170	150-170	330	184 000 ₽
К2Р-800х130	800	880	130	190	160-170	360	184 000 ₽
К2Р-800х150	800	880	150	210	170-200	410	184 000 ₽
К2Р-800х170	800	880	170	250	200-230	640	202 000 ₽
К2Р-900х130	900	980	130	190	170	460	288 000 ₽
К2Р-900х150	900	980	150	210	180	530	288 000 ₽
К2Р-900х170	900	980	170	250	190	630	288 000 ₽
К2Р-1000х170	1080	1000	170	250	230	890	513 000 ₽

Крановые колеса в сборе (колесные установки)

Типоразмер	Вес, (кг)	D	D1	D2	B	B1	L	L1	L2	d	d1	d2	d3	b	t	H	H1	S	Цена
200х60	38	200	230	100	60	90	75	180	70	30	45	50	13	10	33	68	82	30	40 000 ₽
250х70	54	250	290	110	70	110	95	180	70	35	50	55	17	10	38	75	100	30	49 000 ₽
320х70	83	320	360	130	70	110	100	200	70	45	60	65	17	14	48,5	80	120	30	61 000 ₽
320х80	81	320	360	130	80	120	100	200	70	45	60	65	17	14	48,5	80	120	30	61 000 ₽
400х80	160	400	450	190	80	130	135	200	100	70	90	95	22	20	74,5	120	150	40	81 000 ₽
400х90	166	400	450	190	90	140	135	200	100	70	90	95	22	20	74,5	120	150	40	81 000 ₽
400х100	176	400	450	190	100	150	145	200	100	70	90	95	22	20	74,5	120	150	40	81 000 ₽
500х90	300	500	550	240	90	150	145	240	110	90	110	115	26	24	95	150	180	50	108 000 ₽
500х100	315	500	550	240	100	150	145	240	110	90	110	115	26	24	95	150	180	50	108 000 ₽
560х90	390	560	600	260	90	130	150	250	110	100	120	125	28	28	106	160	190	50	108 000 ₽
560х100	404	560	600	260	100	150	150	250	110	100	120	125	28	28	106	160	190	50	108 000 ₽
560х130	454	560	600	260	130	180	150	250	110	100	120	125	28	28	106	160	190	50	108 000 ₽
600х90	435	600	650	280	90	140	155	270	120	110	130	135	33	32	117	175	215	60	162 000 ₽
600х100	450	600	650	280	100	150	155	270	120	110	130	135	33	32	117	175	215	60	162 000 ₽
630х90	465	630	680	280	90	150	155	270	120	110	130	135	33	32	117	175	215	60	162 000 ₽
630х100	465	630	680	280	100	150	155	270	120	110	130	135	33	32	117	175	215	60	162 000 ₽
630х130	482	630	680	280	130	180	155	270	120	110	130	135	33	32	117	175	215	60	162 000 ₽
700х100СБ	512	700	770	280	100	150	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
700х110	527	700	770	280	110	160	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
700х130	535	700	770	280	130	180	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
700х150	549	700	770	280	150	200	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
710х100	515	710	770	280	100	150	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
710х110	531	710	770	280	110	160	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
710х130	542	710	770	280	130	180	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
710х150	549	710	770	280	150	200	165	310	120	110	130	135	33	32	117	175	215	60	180 000 ₽
800х110	795	800	880	320	110	170	165	330	130	130	150	155	33	32	137	210	250	60	261 000 ₽
800х130	812	800	880	320	130	190	180	330	130	130	150	155	33	32	137	210	250	60	261 000 ₽
800х150	823	800	880	320	150	210	180	330	130	130	150	155	33	32	137	210	250	60	261 000 ₽
800х170	1017	800	880	320	170	250	180	330	130	130	150	155	33	32	137	210	250	60	261 000 ₽
900х130	990	900	980	360	130	190	185	375	160	150	170	175	40	36	158	235	265	70	360 000 ₽
900х150	1050	900	980	360	150	210	185	375	160	150	170	175	40	36	158	235	265	70	360 000 ₽
900х170	1142	900	980	360	170	250	185	375	160	150	170	175	40	36	158	235	265	70	360 000 ₽
1000х170	1565	1000	1080	380	170	250	195	380	160	160	180	185	40	40	169	240	290	80	405 000 ₽

Крановые колеса одноребордные

Типоразмер	Диаметр поверхности катания, мм, (D)	Диаметр колеса, мм, (D1)	Ширина поверхности катания, мм, (B)	Ширина обода, мм, (B1)	Ширина ступицы, мм, (L)	Вес, (кг)	Цена
Колеса крановые К1Р-200х60	200	230	60	75	80	11	12 000 ₽
Колеса крановые К1Р-250х70	250	290	70	90	90	20	19 000 ₽
Колеса крановые К1Р-320х80	320	360	80	100	100	31	29 000 ₽
Колеса крановые К1Р-400х100	400	450	100	130	110-130	61	42 000 ₽
Колеса крановые К1Р-500х125	500	550	125	150	150	113	60 000 ₽

Изготовление на заказ по Вашим чертежам от 20 до 40 дней. Цена, ориентировочная, указана за штуку с учетом НДС. Окончательный расчет стоимости производится по чертежно-технической документации, отличие, как правило, не превышает 5-10%

Цены и подробную информацию Вы можете узнать по телефону или оставить заявку на почту:

+7 (495) 109-04-41
info@remcenter74.ru

Примеры работ

Сферы применения

ГОСТ 28648-90

машиностроительня
горнодобывающая
транспортно-складские компании с крановым хозяйством
средства транспортировки с использованием рельсового пути

В зависимости от размера и специализации, на предприятиях могут применяться:

мостовые краны и кран-балки;
башенные краны;
козловые краны;
тележки и вагонетки, движущиеся по рельсовому пути.

Перечисленные средства транспортировки подлежат регулярному техническому обслуживанию и периодическому ремонту. А крановое хозяйство является поднадзорным объектом Ростехнадзора. Изготовление ходовых колес осуществляется из высококачественных марок стали 65Г и 75.

Крановые колёса - важнейшая деталь рельсового транспортного средства. Их техническое состояние регулярно контролируется. В случае отклонения геометрических характеристик свыше допустимых значений, колёса подлежат обязательной замене.

Типы крановых колёс

Крановые колёса классифицируются по трём типам

Колёса в сборе – представляют собой одну из ключевых составляющих любого крана, от которой зависят его устойчивость и плавность хода. Производство таких колес регулируется стандартом ГОСТ 28648-90. Колесо крановое в сборе может быть установлено на неподвижной оси (при этом оно может быть как ведомым, так и ведущим), на вращающейся оси (холостое колесо) или на вращающемся валу.

Одноребордные – типа К1Р, цилиндрической или конической формы, имеющие ограничительную реборду с одной стороны колеса. Применяются на тележках и вагонетках, а также козловых и других типах наземных кранов.

Двухребордные – типа К2Р, цилиндрической формы, имеющие ограничительные реборды по краям цилиндра. Применяются на мостовых кранах и кран-балках, надёжно удерживая грузоподъёмный механизм на рельсовом пути.

Колёса, конструктивно могут отличаться:

приводные колёса - снабжены элементами, передающими тяговую нагрузку;
холостые колёса – выполняют удерживающую и направляющую функции.

Они обеспечивают плавное передвижение крана по рельсовому пути. Не допускается эксплуатация колёс с трещинами, раковинами, деформациями и отклонениями геометрических размеров больше допустимых значений.

Характеристики и применение

Одноребордные крановые колеса (К1Р): Используются на грузовых тележках, вагонетках и других механизмах, где требуется меньшая нагрузка на направляющие ролики. Эти колеса обеспечивают стабильное движение при условии правильной ширины колеи.
Двухребордные крановые колеса (К2Р): Применяются на мостовых кранах, передвижных балках и других механизмах, где требуется повышенная устойчивость на рельсах. Конструкция с двумя ребордами гарантирует надежное сцепление с поверхностью даже при больших нагрузках.
Коническо-цилиндрические формы: Подбираются индивидуально в зависимости от конкретных задач и особенностей эксплуатации. Такие решения позволяют компенсировать неравномерный износ поверхности катания.

При выборе крановых колес важно учитывать следующие факторы:

Ширину колеи и расстояние между рельсами
Нагрузку на каждое колесо
Условия эксплуатации (температурные режимы, уровень влажности)
Необходимость установки приводных или ведомых колес

Дополнительные услуги

Мы предлагаем комплексное техническое обслуживание грузоподъемного оборудования, включая диагностику, ремонт и модернизацию механизмов передвижения. Наши преимущества заключаются в оперативности, доступных ценах и профессиональном подходе к решению любых задач.

Производство крановых колёс

Мы имеем необходимое оборудование, квалифицированных специалистов, а также аттестованные технологические процессы для восстановления и производства крановых колёс всех видов кранового оборудования и рельсовых средств локальной транспортировки материалов и деталей.

Купить крановые колеса из наличия или изготовить по Вашему чертежу на заказ можно обратившись в нашу компанию, достаточно связаться с нами по реквизитам указанным на странице «Контакты».
