| Типоразмер | D1 | B | L | Tкр, Н·м | D, мм | n, шт. | N, об/мин | Масса, кг | Цена | |
|---|---|---|---|---|---|---|---|---|---|---|
Муфта МУВПТ-6,3
|
200 | 120 | 310 | 6,3 | 71 | 4 | 750 | 16 |
17 000 ₽
|
|
|
Муфта МУВПТ-16
|
200 | 120 | 310 | 16,0 | 75 | 4 | 750 | 16 |
17 000 ₽
|
|
|
Муфта МУВПТ-31,5
|
200 | 120 | 310 | 31,5 | 90 | 4 | 750 | 16,5 |
17 000 ₽
|
|
|
Муфта МУВПТ-63
|
200 | 120 | 310 | 63 | 100 | 4 | 750 | 18 |
17 000 ₽
|
|
|
Муфта МУВПТ-125
|
200 | 120 | 310 | 125 | 120 | 4 | 750 | 16 |
17 000 ₽
|
|
|
Муфта МУВПТ-250
|
200 | 120 | 310 | 250 | 140 | 4 | 750 | 16 |
17 000 ₽
|
|
|
Муфта МУВПТ-500
|
200 | 120 | 310 | 500 | 170 | 6 | 750 | 16 |
17 000 ₽
|
|
|
Муфта МУВПТ-710
|
200..300 | 330..410 | 260..320 | 710 | 190 | 10 | 500 | 60 |
36 000 ₽
|
|
|
Муфта МУВПТ-1000
|
300 | 330 | 380 | 1000 | 220 | 10 | 500 | 70 |
36 000 ₽
|
|
|
Муфта МУВПТ-2000
|
300..400 | 210..350 | 360..520 | 2000 | 250 | 10 | 500 | 120..180 |
36 000 ₽
|
|
|
Муфта МУВПТ-4000
|
400..500 | 280..450 | 450..580 | 4000 | 320 | 10 | 500 | 185..320 |
58 000 ₽
|
|
|
Муфта МУВПТ-8000
|
400..600 | 330..510 | 500..650 | 8000 | 400 | 10 | 500 | 360..490 |
67 000 ₽
|
|
|
Муфта МУВПТ-16000
|
500..800 | 350..550 | 550..780 | 16000 | 500 | 10 | 500 | 420..580 |
76 000 ₽
|
Цены и подробную информацию по МУВПТ с тормозным шкивом в Москве Вы можете узнать по телефону или оставить заявку на почту:
- +7 (495) 109-04-41
-
info@remcenter74.ru
Описание и конструкция

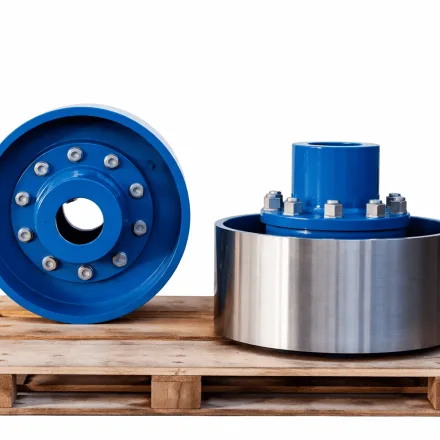

Муфта упругая втулочно-пальцевая с тормозным шкивом (МУВПТ) – это комбинированное устройство, которое выполняет две ключевые функции: передает номинальный крутящий момент между соосными валами и обеспечивает надежную остановку приводных механизмов в нерабочем состоянии. Конструктивно она объединяет классическую муфту упругую втулочно-пальцевую муфту (МУВП) и интегрированный тормозной шкив (барабан), готовый к работе с колодочными тормозами (например, ТКГ).
Упругие элементы (втулки, кольца МУВП) компенсируют ударные и вибрационные нагрузки, смягчая пусковые моменты и обеспечивая плавную работу привода. Это техническое решение способно не только компенсировать незначительные осевые, радиальные и угловые смещения валов, но и быстро остановить приводной механизм при отключении питания.
Ключевые преимущества:
-
Снижение динамических нагрузок на валы и подшипники.
-
Обеспечение точной и надежной остановки приводных механизмов.
-
Компенсация смещения валов.
-
Простота монтажа и обслуживания.
В конструкции полумуфты МУВП используются стальные пальцы с эластичными втулками, которые обеспечивают соединение с тормозным шкивом. Упругие элементы (кольца или втулки МУВП) могут быть размещены как в теле полумуфты, так и в теле тормозного шкива, в зависимости от конструктивного исполнения тормозного механизма.
Эластичные элементы позволяют компенсировать незначительные осевые, радиальные и угловые смещения валов, а также служат амортизаторами в момент пуска привода, компенсируя ударные нагрузки.
Комплектующие и сервис
Мы обеспечиваем полный цикл обслуживания: от консультации и подбора до поставки и послепродажной поддержки. В наличии всегда есть комплектующие для ремонта муфт (упругие втулки, пальцы, кольца). На всю продукцию имеются сертификаты и паспорта.
ООО «РемЦентр74» в Москве предлагает широкий ассортимент муфт МУВПТ, которые используются для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 Н·м. Эти муфты также уменьшают динамические нагрузки и обеспечивают надежный останов приводных механизмов.
