Муфты зубчатые МЗ

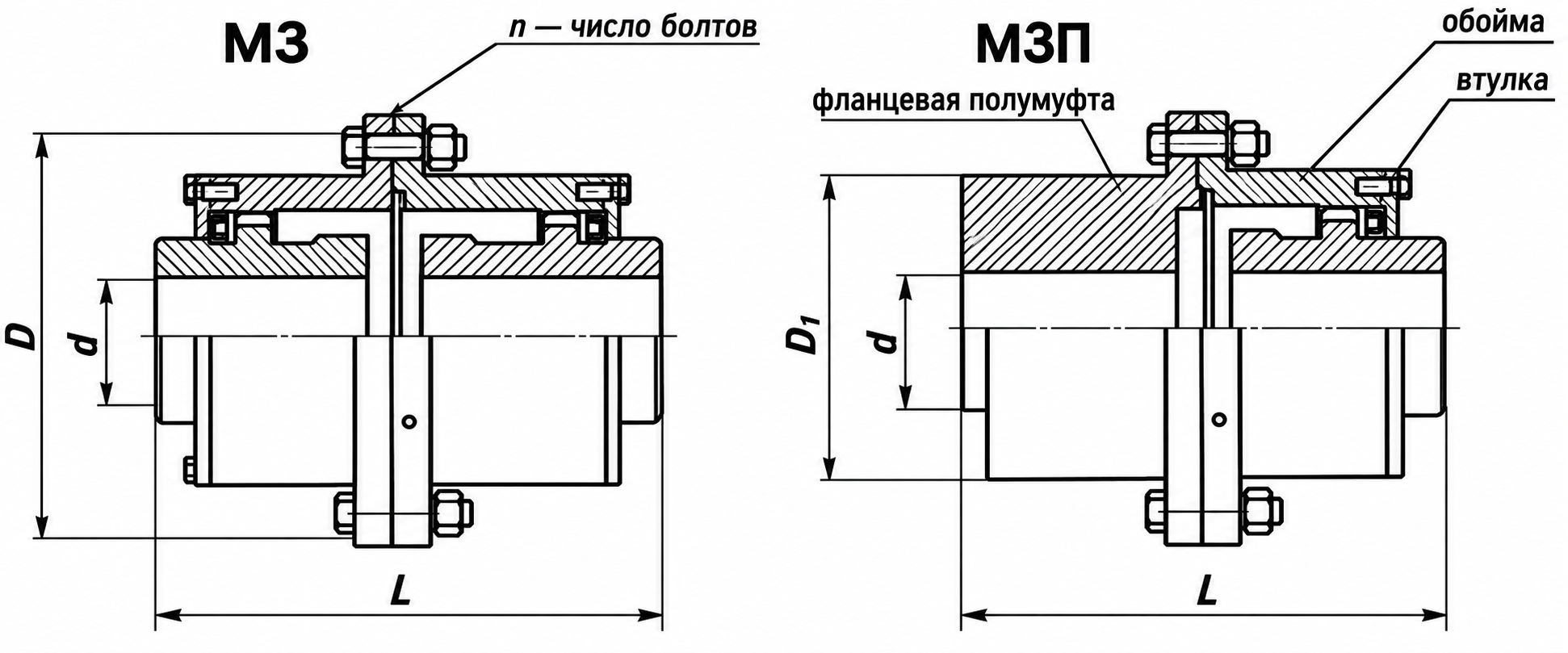

Размеры зубчатых муфт МЗ по ГОСТ 5006-55

Конструкция и принцип передачи

Устройство муфты простое: две зубчатые втулки, насаженные на концы валов, и две обоймы с внутренним зубом, стянутые болтами по фланцу. Тип зацепления — внутреннее: зубья втулки входят в зубья обоймы, и усилие распределяется сразу по всем зубьям. Благодаря этому механизм выдерживает тяжёлый режим при компактных размерах.

Зуб втулки выполнен бочкообразным, и это обеспечивает подвижность соединения: полумуфты слегка смещаются и проворачиваются относительно друг друга, не теряя контакта по зубьям. Такая схема делает соединение жёстким на кручение и податливым по положению валов.

Какие смещения компенсирует

Зубчатая муфта рассчитана на три вида отклонений:

• угловое — перекос осей валов относительно друг друга;
• радиальное — параллельное смещение осей;
• осевое — перемещение вала вдоль оси, например от теплового расширения.

Благодаря этому подшипники и опоры нагружены меньше, а механизм спокойнее переносит просадку фундамента и нагрев. Но компенсация не заменяет центровку: допустимые отклонения ограничены, и при монтаже их выдерживают по документации на оборудование. Систематический перекос сверх нормы вызывает односторонний износ зубьев.

Где применяют

Серию ставят там, где требуется соединить валы агрегатов тяжёлого режима: на конвейерах, дробилках, мельницах, насосах и вентиляторах, в крановых механизмах и прокатном оборудовании. Муфты МЗ используют и как запасные части при ремонте промышленных линий — зубчатое соединение остаётся одним из самых распространённых в тяжёлом машиностроении.

Типы и варианты поставки

В пределах серии различают несколько вариантов, и при заказе их уточняют отдельно:

• в сборе, с готовой расточкой ступицы под ваш вал;
• с нерасточенными втулками — расточку выполняют по вашим данным;
• с цилиндрической расточкой под шпоночный паз;
• с конической расточкой, если это предусмотрено конструкцией;
• отдельные части — втулка или обойма — при замене изношенного элемента.

Если меняется муфта импортного производителя, подбор ведут не по названию модели, а по передаваемому моменту, оборотам и присоединительным габаритам. Их сверяют по чертежу или по замерам снятой муфты.

Стандарты и материал

Муфты выпускаются по двум стандартам, и обозначения у них разные. ГОСТ 5006-55 охватывает ряд МЗ-1 … МЗ-16, где номер соответствует типоразмеру, а предельный момент растёт от 71 до 37 500 кгс·м. ГОСТ Р 50895-96 задаёт ряд МЗ 1-1000 … МЗ 1-63000, где в самом обозначении указан номинальный момент в ньютон-метрах.

Основной материал — Сталь 45. Присоединительные габариты, предельные обороты и массы по обоим стандартам приведены в таблицах выше: по ним удобно сверить деталь перед заказом.

Изготовление и качество

Изготовление муфт МЗ ведут из Стали 45: материал закупается у металлоторговых компаний, качество металла подтверждают сертификаты. При производстве расточку, шпоночный паз и нестандартную ступицу выполняют по чертежу или замерам заказчика. Условия заказа и срок изготовления менеджер называет после обработки заявки.

Как подобрать муфту МЗ

Для подбора достаточно параметров привода. Пришлите:

• передаваемый момент;
• обороты вала;
• диаметр вала с каждой стороны и тип посадки;
• габариты шпоночных пазов;
• маркировку заменяемой муфты, если она известна;
• тип оборудования, на котором стоит муфта.

Если маркировка стёрта, модель определяют по фото и замерам: наружный размер обоймы, длина ступицы и число зубьев позволяют выйти на нужный номер. Чем точнее исходные данные, тем меньше риск, что деталь не сядет на вал.

Смазка и обслуживание

Зацепление работает в масляной ванне, и от состояния смазки напрямую зависит ресурс: при её нехватке зубья изнашиваются за считаные месяцы. При обслуживании проверяют:

• уровень и чистоту масла в корпусе;
• состояние уплотнений по фланцу;
• затяжку болтов обоймы.

Повышенный шум, стук при реверсе и металлическая взвесь в масле — признаки износа зубьев; в этом случае муфту разбирают и оценивают профиль зуба.

Цена и заказ

Цена зависит от номера муфты и объёма доработки: расточка, шпоночный паз и нестандартная ступица считаются дополнительно. Ходовые позиции есть на складе, остальные изготавливаем по стандарту. Для расчёта направьте параметры привода или готовое обозначение — менеджер подтвердит наличие, назовёт цену и срок поставки.

Краткая таблица Плитка с фото

Название		Цена
Муфта зубчатая МЗ-1	В наличии	11 000 ₽	− + В корзину
Муфта зубчатая МЗ-2	В наличии	14 000 ₽	− + В корзину
Муфта зубчатая МЗ-3	В наличии	20 000 ₽	− + В корзину
Муфта зубчатая МЗ-4	В наличии	26 000 ₽	− + В корзину
Муфта зубчатая МЗ-5	В наличии	35 000 ₽	− + В корзину
Муфта зубчатая МЗ-6	В наличии	44 000 ₽	− + В корзину
Муфта зубчатая МЗ-7	В наличии	65 000 ₽	− + В корзину
Муфта зубчатая МЗ-8	В наличии	80 000 ₽	− + В корзину
Муфта зубчатая МЗ-9	В наличии	108 000 ₽	− + В корзину
Муфта зубчатая МЗ-10	В наличии	180 000 ₽	− + В корзину
Муфта зубчатая МЗ-11	В наличии	220 000 ₽	− + В корзину
Муфта зубчатая МЗ-12	В наличии	280 000 ₽	− + В корзину
Муфта зубчатая МЗ-13	В наличии	449 000 ₽	− + В корзину
Муфта зубчатая МЗ-14	В наличии	540 000 ₽	− + В корзину
МЗ-15	В наличии	630 000 ₽	− + В корзину
МЗ-16	В наличии	720 000 ₽	− + В корзину

↗

Не нашли размер — пришлите чертёж. Подберём подходящее изделие или рассчитаем изготовление по вашим параметрам.
